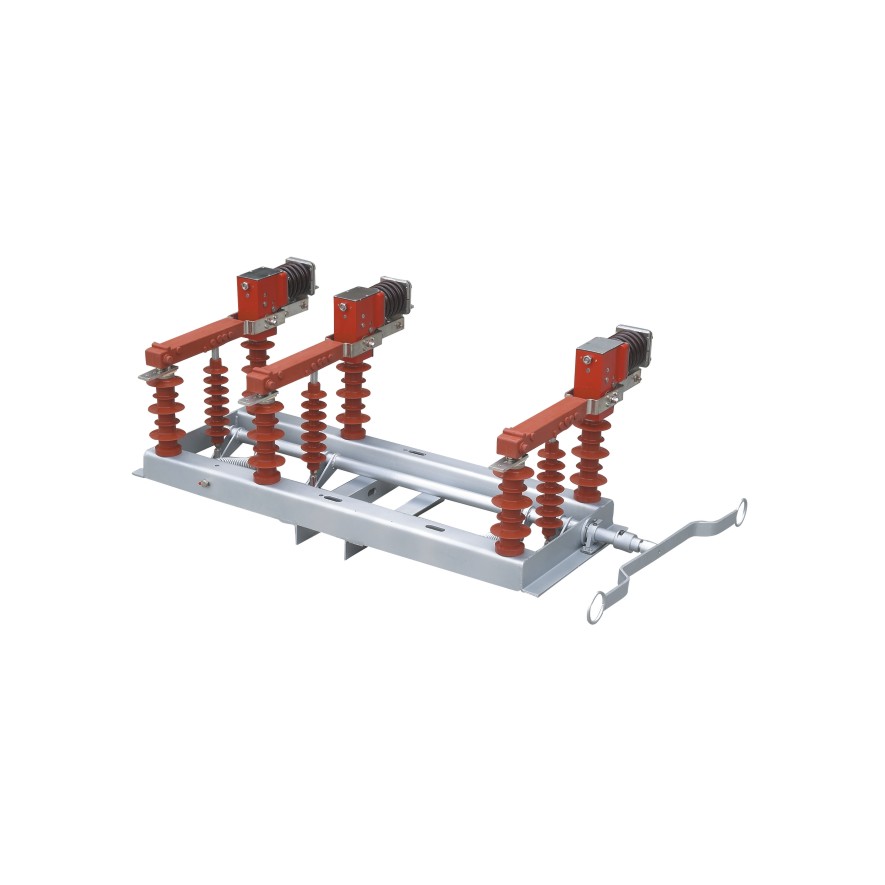

FZW32戶外高壓隔離真空負荷開關

FZW32戶外高壓隔離真空負荷開關主要為城網農網建設的改造而設計，適用額定電壓12kV，三相交流50Hz的供電網絡中，該產品底架采用不銹鋼材料或熱鍍鋅外加防紫外線保護涂料的碳鋼，確保了機體在戶外環境下的正常運行，零部件采用不銹鋼材料，確保了負荷開關的耐用性，穩定性和防水、防鹽霧等性能。

產品參數

技術參數

FZW32技術參數
額定電壓		kV	12		40.5
額定頻率		Hz	50		50
額定電流		A	630		1250
額定有功負載開斷電流		A	630		1250
額定閉環開斷電流		A	630		1250
5%額定有功負載開斷電流		A	31.5		62.5
額定電纜充電開斷電流		A	10		25
額定空載變壓器開斷容量		kVA	1600		1600
額定開斷電容器組電流		A	100		100
1min 工頻耐受電壓：真空斷口、相間、相對地/隔離斷口		kV	42/48		68/95/110
雷電沖擊耐受電壓：相間、相對地/隔離斷口		kV	75/85		185/215
額定短時耐受電流（熱穩定） R		kA	20		25
額定短路持續時間		S	4		4
額定峰值耐受電流（動穩定）		kA	50		63
額定短路關合電流		kA	50		63
機械壽命		次	10000		10000
真空滅弧觸頭允許磨損厚度		mm	0.5		0.6
手動操作力矩		N.m	≤200		≤300
	觸頭開距	mm		5±1
	平均分閘速度	m/s		1.1±0.2
負荷開關真空滅弧室裝配調整
	三相分閘不同期	ms		≤5
	三相合閘不同期	ms		≤2
	帶電體之間及相對地距離	mm		>200
	輔助回路電阻	μΩ		≤300

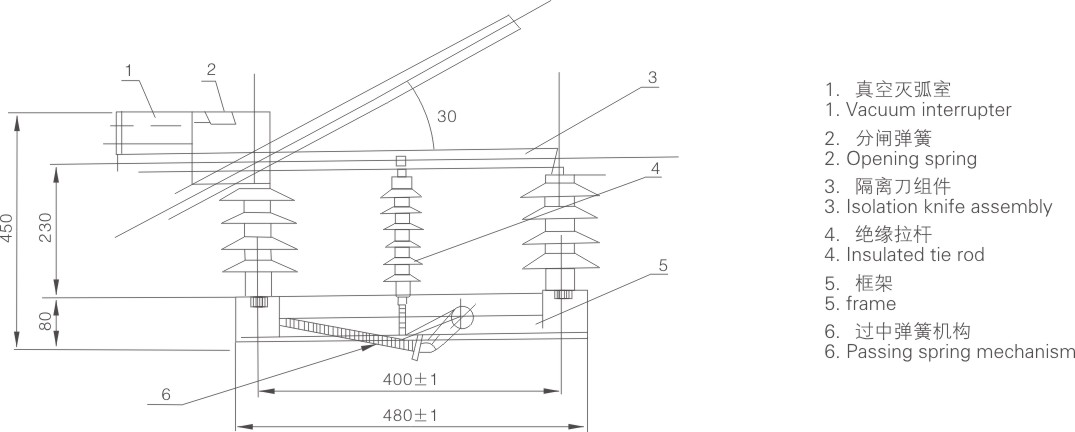

FZW32-12外形尺寸圖
