LW36-126高壓六氟化硫斷路器是三極交流50Hz戶外高壓開關設備。主要用于110kV電力系統的控制和保護，也可作為聯絡斷路器使用。
技術參數
LW36-126技術參數 |
|
|
|
|
|
|
| |
額定電壓 |
| kV |
|
| 126 |
|
| |
額定頻率 |
| Hz |
|
| 50 |
|
| |
額定電流 |
| A |
|
| 3150 |
|
| |
額定短路開斷電流 | kA | 40 | 31.5 |
| 40 |
| 31.5 | |
額定短路關合電流(峰值) | kA | 100 | 80 |
| 100 |
| 80 | |
額定短時耐受電流(有效值) | kA | 40 | 31.5 |
| 40 |
| 31.5 | |
額定短路持續時間 | s | 4 | 4 |
| 4 |
| 4 | |
額定峰值耐受電流 | kA | 100 | 80 |
| 100 |
| 80 | |
額定線路充電開合電流 | A |
|
| 31.5 |
|
| ||
額定異相接地開斷電流 | A |
|
| ISC87% |
| |||
1min工頻 | 斷口 | kV | 230+73 | 230 |
| 230 |
| 230 |
| 極間/對地 |
| 230 | 230 |
| 230 |
| 230 |
耐受電壓 (有效值) | 斷口 | kV | 550+103 | 550 |
| 550 |
| 550 |
| 極間/對地 |
| 550 | 550 |
| 550 |
| 550 |

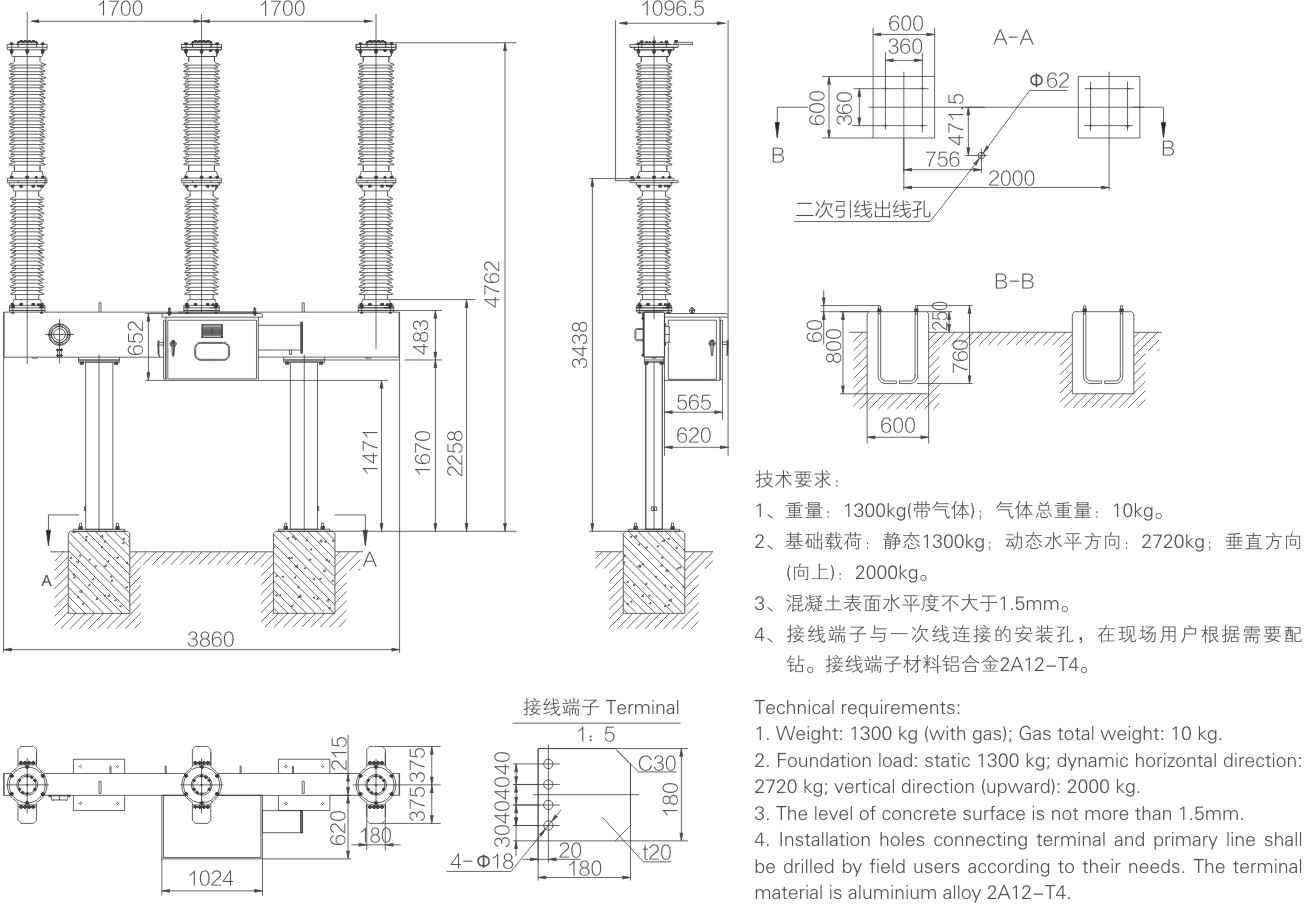

外形尺寸圖
