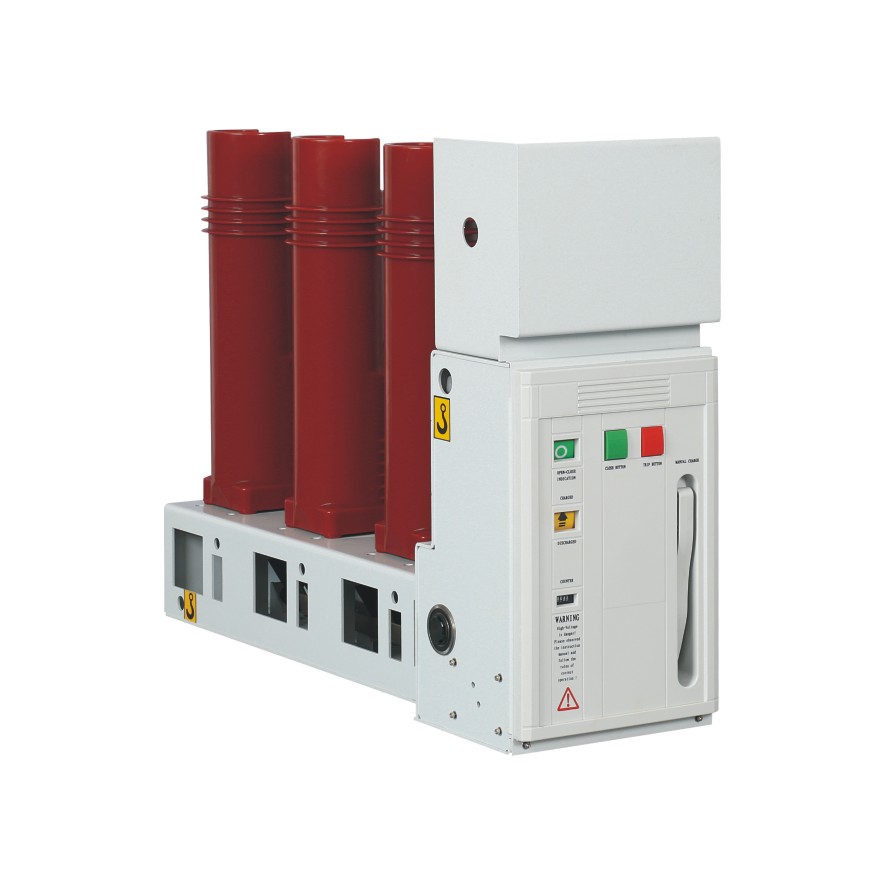

VSG/R型側裝式真空斷路器采用固定安裝,主要用于固定開關柜,該斷路器可單獨使用,更適用于環網供電、箱變或各種非標供電系統。
技術參數
VSG/R技術參數 |
|
|
|
|
|
|
|
| |||
額定電壓 |
| kV |
| 12 |
| 24 |
| ||||
額定電流 |
|
| A |
| 630,1250,1600,2500,3150 |
|
| ||||
額定頻率 |
| Hz |
| 50 |
| 50 |
| ||||
額定絕緣水平 |
|
| 1min工頻耐受電壓 | kV |
| 42/48 |
| 65 |
| ||
|
|
|
|
|
|
| |||||
|
| 雷電沖擊耐受電壓 |
|
|
|
|
|
|
|
| |
|
|
| kV |
| 75/85 |
| 125 |
| |||
額定短路開斷電流 | kA | 20/25 |
| 31.5 |
| 31.5 |
| ||||
4s額定短路耐受電流 | kA | 20/25 |
| 31.5 |
| 31.5 |
| ||||
額定峰值耐受電流 | kA | 50/63 |
| 80 |
| 80 |
| ||||
額定短路關合電流(峰值) | kA | 50/63 |
| 80 |
| 80 |
| ||||
自動重合閘操作順序 |
|
| 分-0.3s-合分-180s-合分 Score-0.3s-Score-180s-Score | ||||||||
燃弧時間 |
| ms |
|
| ≤15 |
|
| ||||
額定短路開斷電流 | 次 Times | 100 |
| 50 |
| 100 |
| ||||
機械壽命 |
| 次 Times |
| 20000 |
| 20000 |
| ||||
觸頭開距(根據真空管定) | mm |
| 11±1(9±1) |
| 13±1 |
| |||||
觸頭超行程 | mm |
| 3.5±0.5 |
| 3±1 |
| |||||
觸頭合閘彈跳時間 | ms |
| ≤3 |
| ≤2 | ||||||
三相合閘不同期性 | ms |
| ≤2 |
| ≤2 | ||||||
分閘速度 |
| m/s |
| 0.9~1.5 |
| 0.9~1.7 |
| ||||
合閘速度 |
| m/s |
| 0.5~0.9 |
| 0.6~1.0 |
| ||||
分閘時間 |
| ms |
| ≤50 |
| 20~50 |
| ||||
合閘時間 |
| ms |
| ≤100 |
| 35~70 |
| ||||
主回路電阻 |
| 額定電流:630A |
| μΩ |
| ≤50 |
| ≤45 | |||
|
|
|
|
|
|
|
|
| |||
| 額定電流:1250A |
|
| ≤40 |
| ≤35 | |||||
|
|
|
| ||||||||
相間中心距 | mm |
| 210±2 |
| 210,270,275 |
外形尺寸圖
