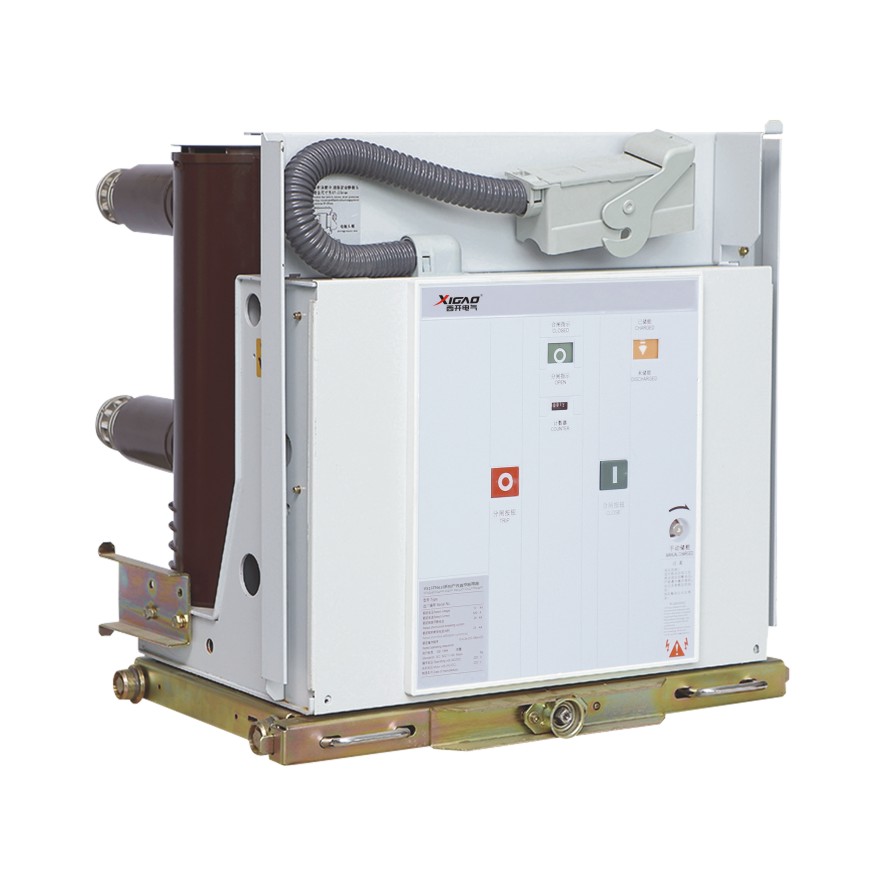

VS1(ZN63)系列戶內真空斷路器

VS1(ZN63-12)型戶內高壓真空斷路器適用于三相交流50Hz, 額定電壓為7.2kV-24kV的電力系統中作投切各種不同性質的負荷及頻繁操作的場合，可供工礦、企業、發電廠及變電站電氣設備的保護和控制之用。可配用KYN28A-12(GZS1)等中置手車式開關柜，也可配于XGN固定式開關柜。 VS1(ZN63A-12)型戶內高壓真空斷路器符合國家標準GB1984 《交流高壓斷路器》、JB/T3855 《3.6～40.5kV戶內交流高壓真空斷路器》和IEC60056 《高壓交流斷路器》標準。滿足DVr403 《10-35kV戶內高壓真空斷路器訂貨技術條件》。

產品參數

技術參數

VS1(ZN63)技術參數
額定電壓	kV		12			24
額定短路開斷電流4秒	kA	20/25	31.5	40	20/25		31.5
			630 125	1250 1600			1250 1600
		630	1600 2000		630
額定電流	A	1250	2500 3150	2000 2500	1250		2000 2500
			4000	3150 4000			3150 4000
額定頻率	Hz			50/60
額定短時工頻耐受電壓 50Hz 1min	kV		45			65
額定雷電沖擊耐受電壓1.2/50μs	kV		75			125
額定峰值耐受電流	kA Peak.	63	80	100	50/63		80
額定短路關合電流	kA	63	80	100	50/63		80
操作順序	times/h		0-0.3s-CO-180s-CO
機械壽命	cycles			10000

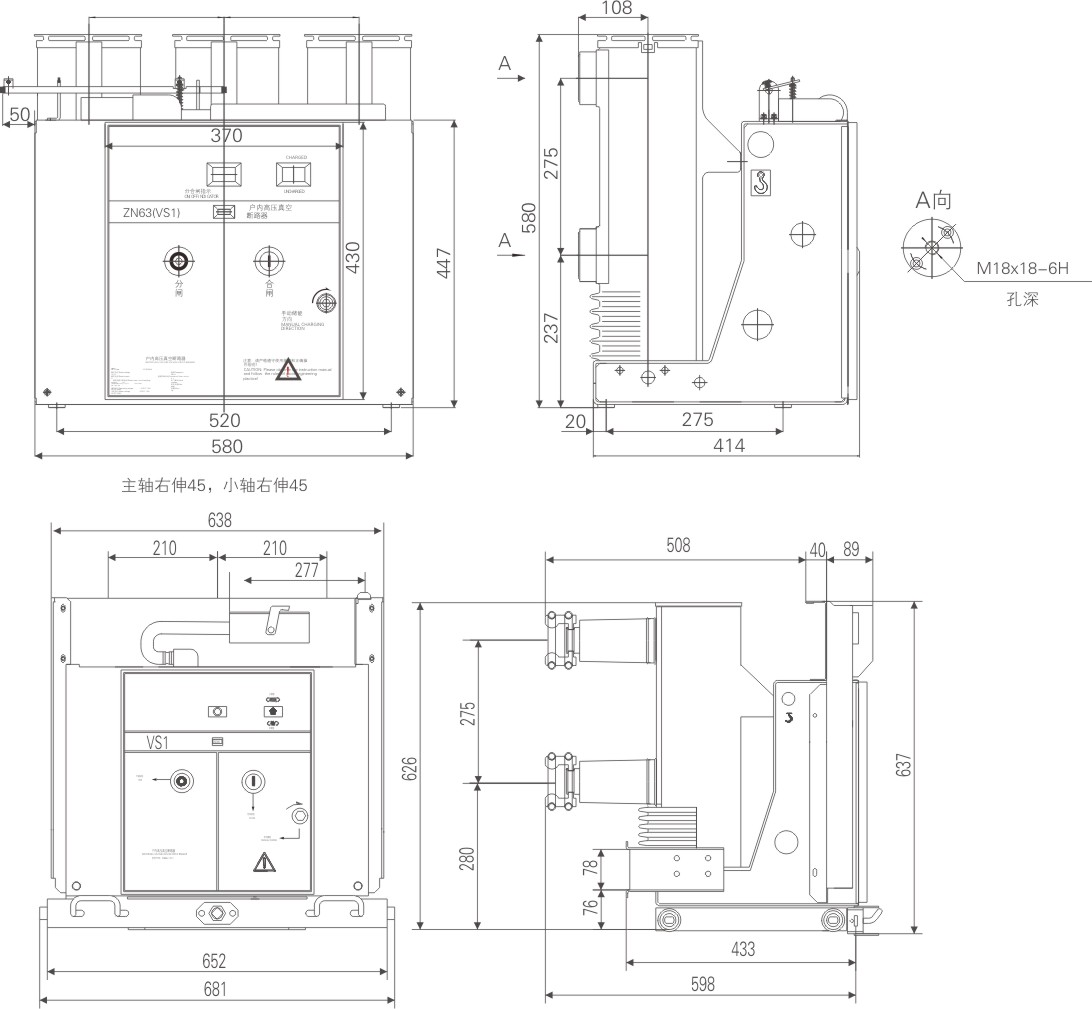

外形尺寸圖
