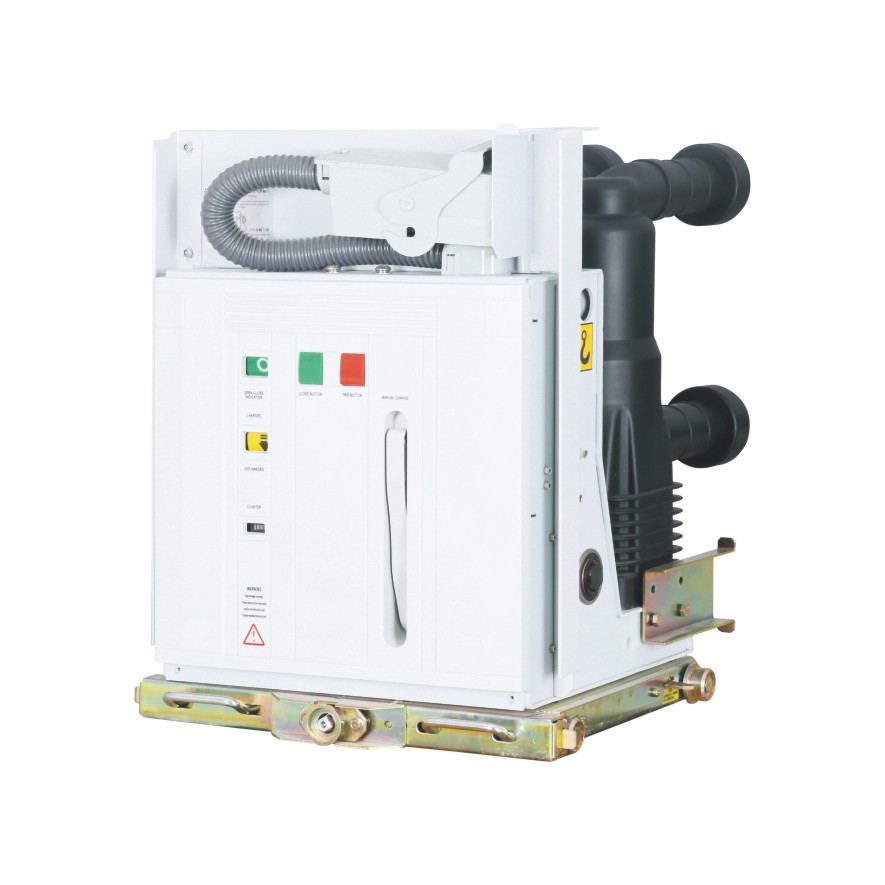

VSG系列戶內真空斷路器

VSG型戶內高壓真空斷路器適用于三相交流50Hz, 額定電壓為7.2kV-40.5kV的電力系統中作投切各種不同性質的負荷及頻繁操作的場合，可供工礦、企業、發電廠及變電站電氣設備的保護和控制之用?？膳溆肒YN28A等中置手車式開關柜，也可配于XGN固定式開關柜。 VSG型戶內高壓真空斷路器符合國家標準GB1984《交流高壓斷路器》、JB/T3855《3.6～40.5kV戶內交流高壓真空斷路器》和IEC60056 《高壓交流斷路器》標準。滿足DVr403《10-35kV戶內高壓真空斷路器訂貨技術條件》。

產品參數

技術參數

VSG技術參數
額定電壓	kV		12		24			40.5
額定短路開斷電流4秒	kA	20/25	31.5	40	20/25	31.5	25			31.5
			630	1250		630
			1250			1250
額定電流	A			1600
		630	1600		630	1600				1600
				2000			1250
			2000			2000
		1250		2500	1250					2000
			2500			2500
				3150
			3150			3150
				4000
			4000			4000
額定頻率	Hz				50/60
額定短時工頻耐受電壓 50Hz 1min	kV		45		65				95
額定雷電沖擊耐受電壓1.2/50μs	kV		75		125				185
額定峰值耐受電流	kA Peak.	63	80	100	50/63	80	63			80
額定短路關合電流	kA	63	80	100	50/63	80	63			80
操作順序	times/h			0-0.3s-CO-180s-CO
機械壽命	cycles				10000

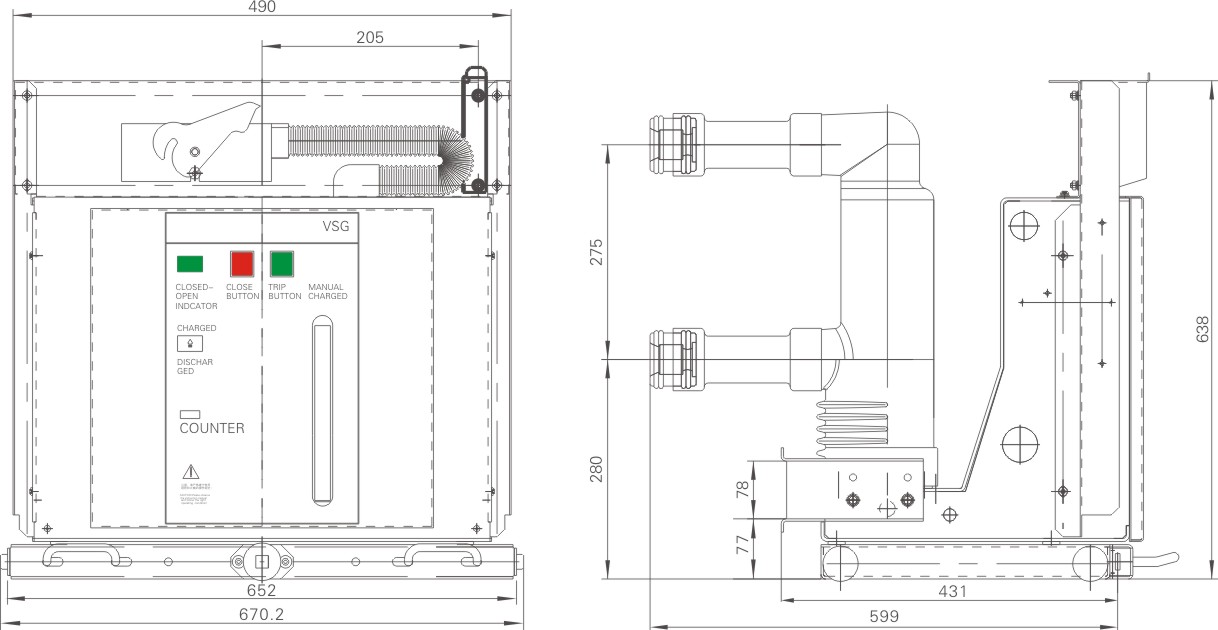

外形尺寸圖
