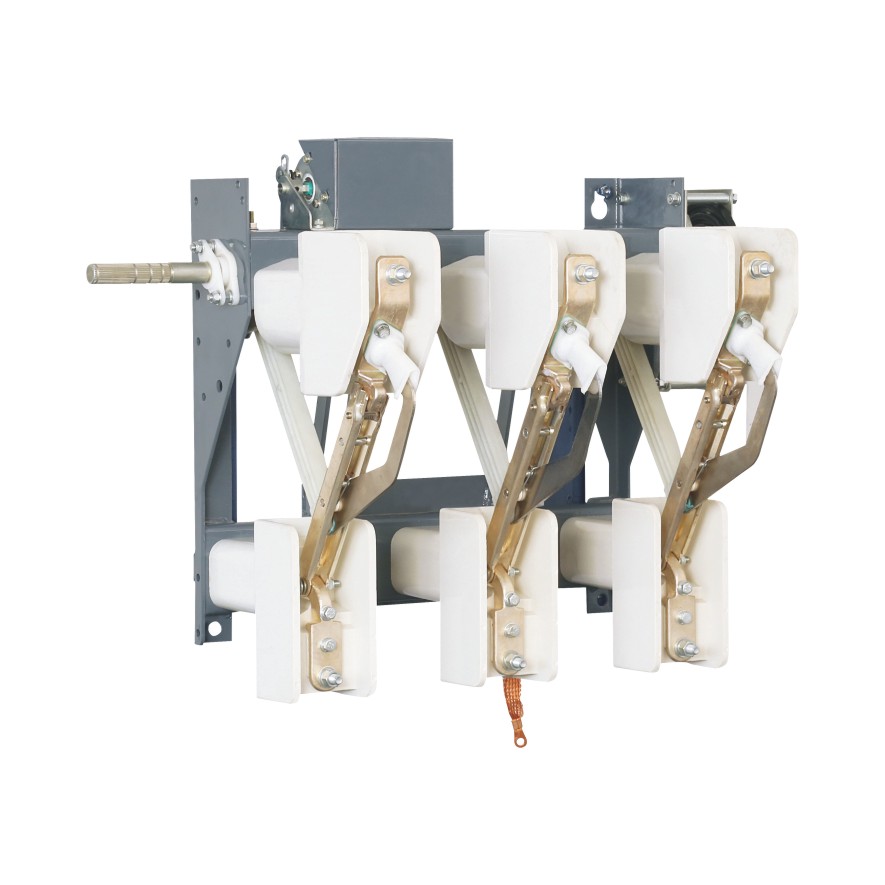

FN18系列戶內高壓負荷開關,具有設計先進、操作簡便、結構緊湊、體積小、功能全、重量輕、分合速度快、可靠性高等優(yōu)點。適用于交流50Hz，額定 電壓12kV，24kV、額定電流630A及三相配電系統中，特別適用于城網建設改造工程，高層建筑，公共設施的環(huán)網供電，是箱式變電站、變壓器保護的理想產 品。
技術參數
FKN12技術參數 |
|
|
額定電壓 | kV | 12 |
額定電流 | A | 630 |
額定頻率 | Hz | 50/60 |
額定短路關合電流 | kA Peak. | 67 |
額定峰值耐受電流 | kA Peak. | 82 |
短時耐受電流 | kA eff. |
|
1秒 |
| 31.5 |
2秒 |
| 25 |
3秒 |
| 20 |
最大開斷電流（連熔斷器使用時） IEC 62271-105(IEC 420 1990-11) | A | 1600 |
最大熔斷器電流（XRNT 熔斷器） | A | 125 |
額定短時工頻耐受電壓50Hz 1 min,: |
|
|
- 相間及對地 | kV | 42 |
- 斷口間 | kV | 45 |
額定雷電沖擊耐受電壓1.2/50μs |
|
|
- 相間及對地 | kV | 75 |
- 斷口間 | kV | 85 |
機械壽命 | cycles | 2000 |

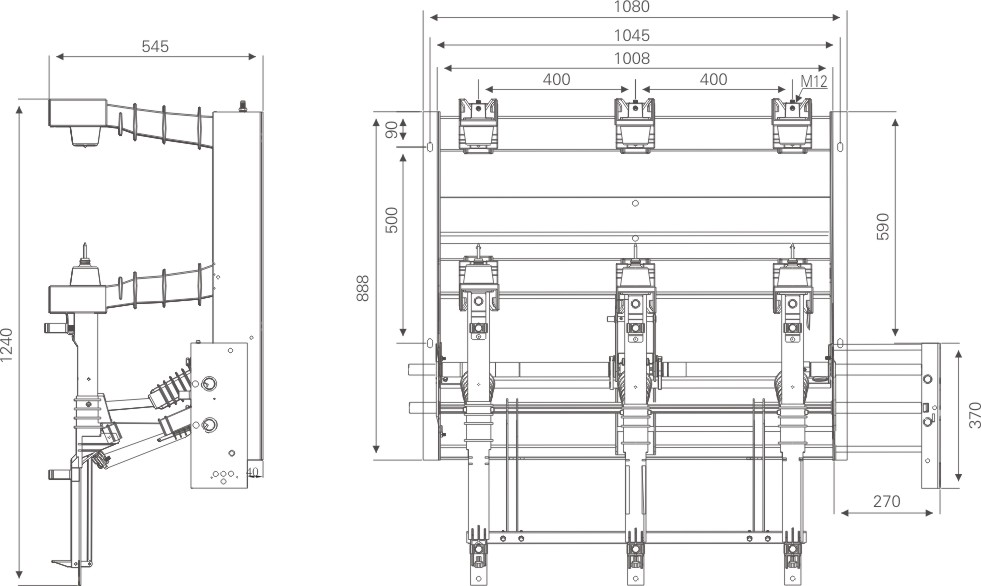

外形尺寸圖
?
