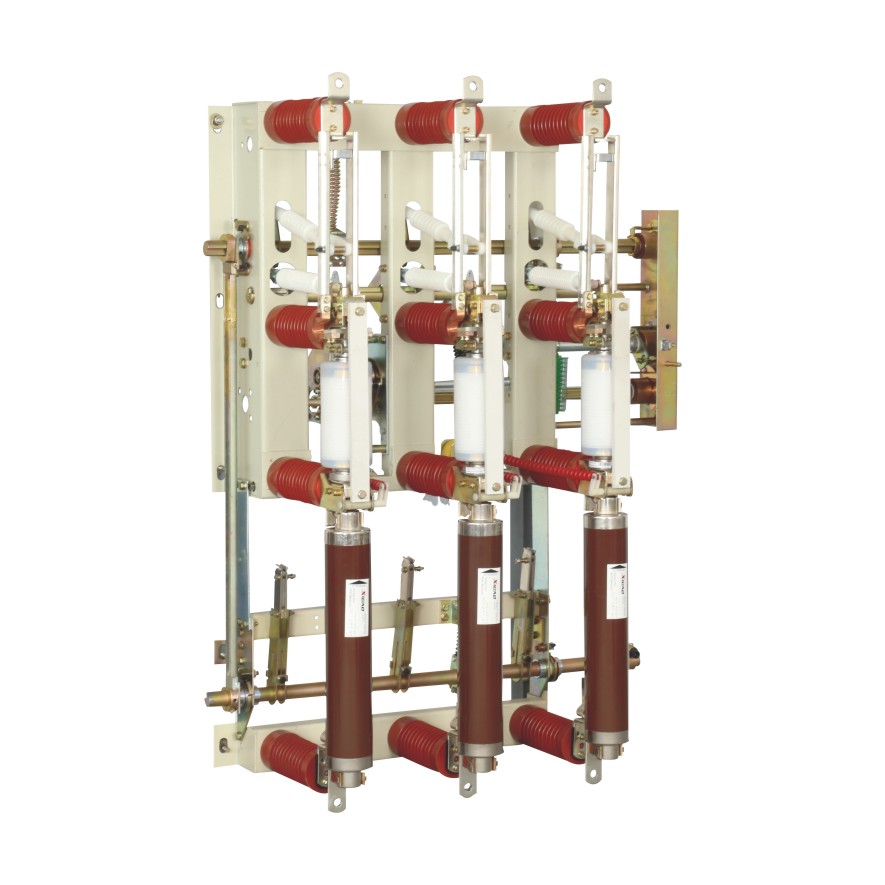

FN16A型戶內交流高壓真空負荷開關是我廠自行設計研制而成的，性能達到GB3804-90《3-63kV交流高壓負荷開關》和IEC420《交流高壓負荷開關熔斷器組合電器》(1990年版)國際標準及國家標準(報批稿)的要求。該開關廣泛應用于交流50/60Hz,額定電壓6-24kV的電網中?？捎行ч_斷負荷電流，其熔斷 器組合電器可開斷過載電流和短路電流。具有體積小、外形美觀、安裝靈活、操作力小、開斷安全可靠、電壽命長、可頻繁每操作、開斷轉移電流大、基本 不需要維護，有明顯的各里斷口且具有手、電動二用功能，可實現遠距離控制等優點。 負荷開關-熔斷器組合電器還具有保護變壓器過載，防止設備缺相運行的功能。
技術參數
FN16A技術參數 |
|
|
|
額定電壓 | kV | 12 | 24 |
額定電流 | A | 630 | 630 |
額定頻率 | Hz | 50/60 | 50/60 |
額定短路關合電流 | kA Peak. | 50 | 31.5 |
額定峰值耐受電流 | kA Peak. | 50 | 50 |
短時耐受電流 | kA eff. |
|
|
1秒 |
| 25 |
|
3秒 |
| 20 | 20 |
最大開斷電流（連熔斷器使用時） IEC 62271-105(IEC 420 1990-11) | A | 2000 | 2000 |
最大熔斷器電流（XRNT 熔斷器） | A | 200 | 200 |
額定短時工頻耐受電壓 50Hz 1 min,: |
|
|
|
- 相間及對地 | kV | 42 | 65 |
- 斷口間 | kV | 48 | 79 |
額定雷電沖擊耐受電壓1.2/50μs |
|
|
|
- 相間及對地 | kV | 75 | 125 |
- 斷口間 | kV | 85 | 145 |
機械壽命 |
|
|
|
-真空管 | cycles | 10000 | 10000 |
-負荷開關和接地開關 | cycles | 2000 | 2000 |
外形尺寸圖
