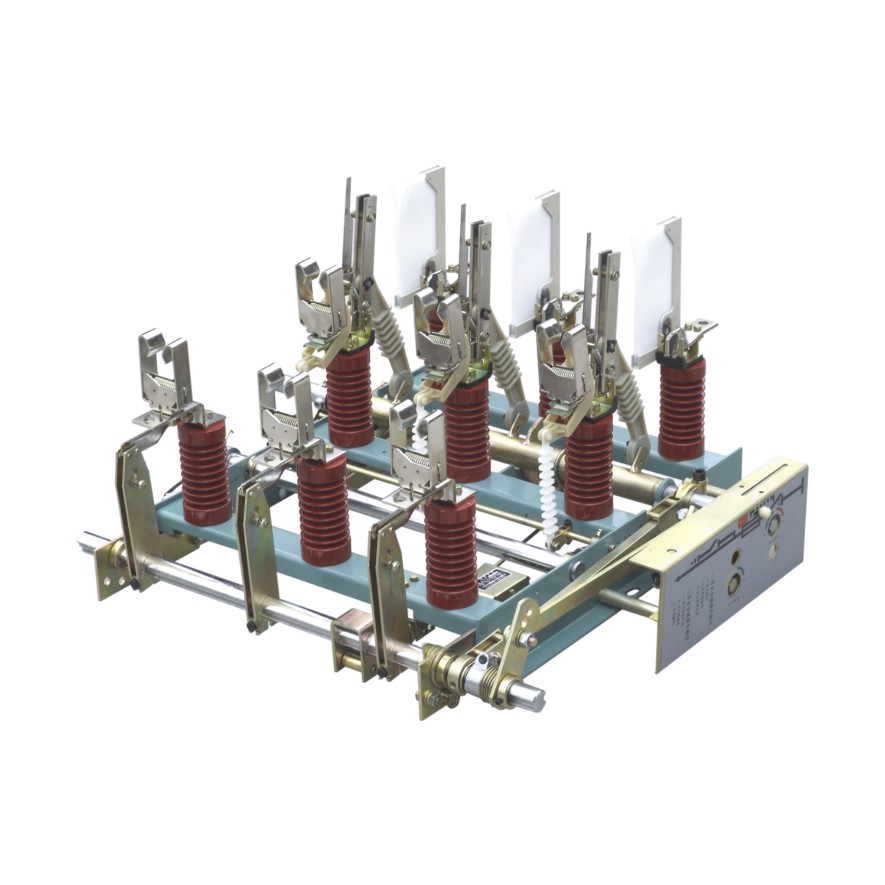

FN7-12(24)系列戶內高壓負荷開關及熔斷器組合電器

FN7-12(24)型交流高壓負荷開關是一種新型產氣式戶內高壓負荷開關，適用于交流50/60HZ，額定電壓12kV,24kV的三相交流電力系統中，作為開斷負荷電流及關合短路電流之用。 FN7-12R型系列高壓負荷及熔斷器組合電器是在FN7-12系列高壓負荷開關的基礎上，增加側面操作機構、使得安裝更加簡捷方便，能夠滿足廣大用戶的不同要求。

產品參數

技術參數

FN7-12(24)技術參數
額定電壓	kV		12	24
額定電流	A	400	630	630
額定頻率	Hz	50/60	50/60	50/60
額定短路關合電流	kA Peak.	31.5	50	50
額定峰值耐受電流	kA Peak.	31.5	50	50
短時耐受電流	kA eff.
1秒		25	25	25
3秒		12.5	20	20
最大開斷電流（連熔斷器使用時） IEC 62271-105(IEC 420 1990-11)	A	1600	1600	900
最大熔斷器電流（XRNT 熔斷器）	A	200	200	200
額定短時工頻耐受電壓 50Hz 1 min,:
- 相間及對地	kV	42	42	55
- 斷口間	kV	48	48	70
額定雷電沖擊耐受電壓1.2/50μs
- 相間及對地	kV	75	75	125
- 斷口間	kV	85	85	145
機械壽命	cycles	2000	2000	2000

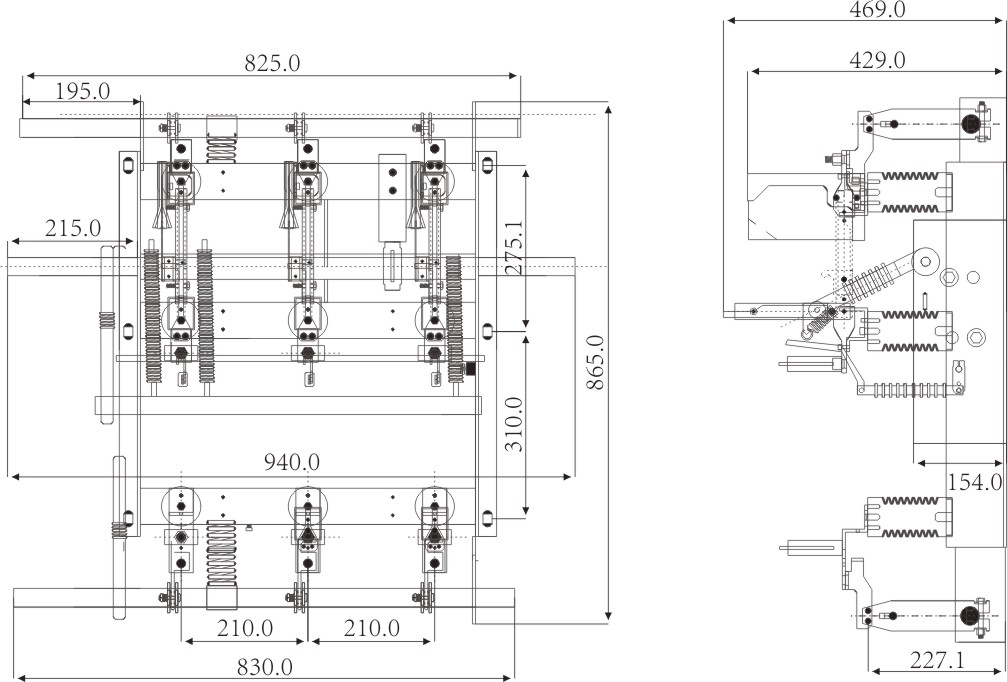

外形尺寸圖
