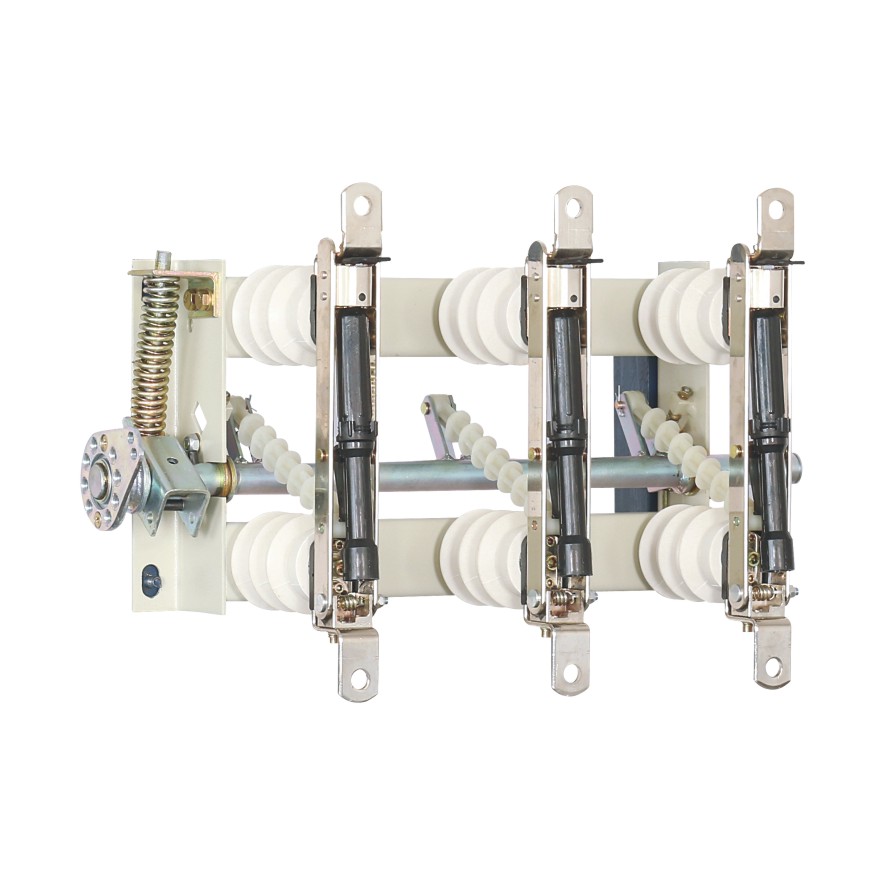

FN5-12(24)系列戶內高壓負荷開關及熔斷器組合電器

FN5-12(24)型戶內交流高壓負荷開關-熔斷器組合電器是我廠吸收消化國外先進技術，結合我國的供電要求，自行設計研制而成的。該產品經全面型式實驗和長期的試運行考核、性能達到IEC62271《交流高壓負荷開關-熔斷器組合電器》和GB3804 《3-63kV交流高壓負荷開關》標準要求，與國外同類產品比較，技術參數已達到同類產品水平，具有體積小、重量輕，可用于環網柜和箱式變電站，廣泛應用于12, 24kV線路的電能分配，并有效地避免了設備的缺相運行, 可開斷負荷電流、過載電流及短路電流。本負荷開關配用CS6-1型手動操作機構。該產品的研制成功填補了國內空白，可實現開關、隔離和接地三工位。

產品參數

技術參數

FN5-12(24)技術參數
額定電壓	kV	12	24
額定電流	A	630	630
額定頻率	Hz	50/60	50/60
額定短路關合電流	kA Peak.	63	63
額定峰值耐受電流	kA Peak.	63	63
短時耐受電流	kA eff.
1秒		25	25
3秒		14	14
最大開斷電流（連熔斷器使用時） IEC 62271-105(IEC 420 1990-11)	A	1600	900
最大熔斷器電流（XRNT 熔斷器）	A	200	200
額定短時工頻耐受電壓 50Hz 1 min,:
- 相間及對地	kV	42	55
- 斷口間	kV	48	70
額定雷電沖擊耐受電壓1.2/50μs
- 相間及對地	kV	75	125
- 斷口間	kV	85	145
機械壽命	cycles	1000	2000

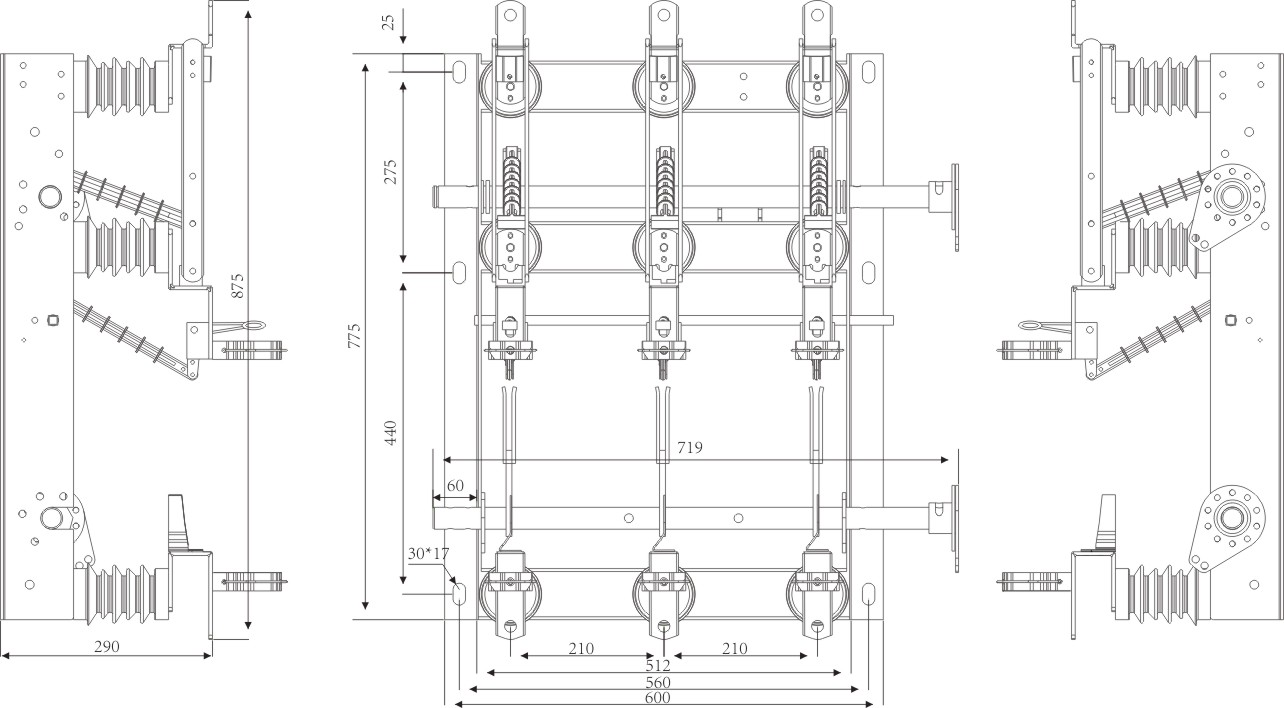

外形尺寸圖
